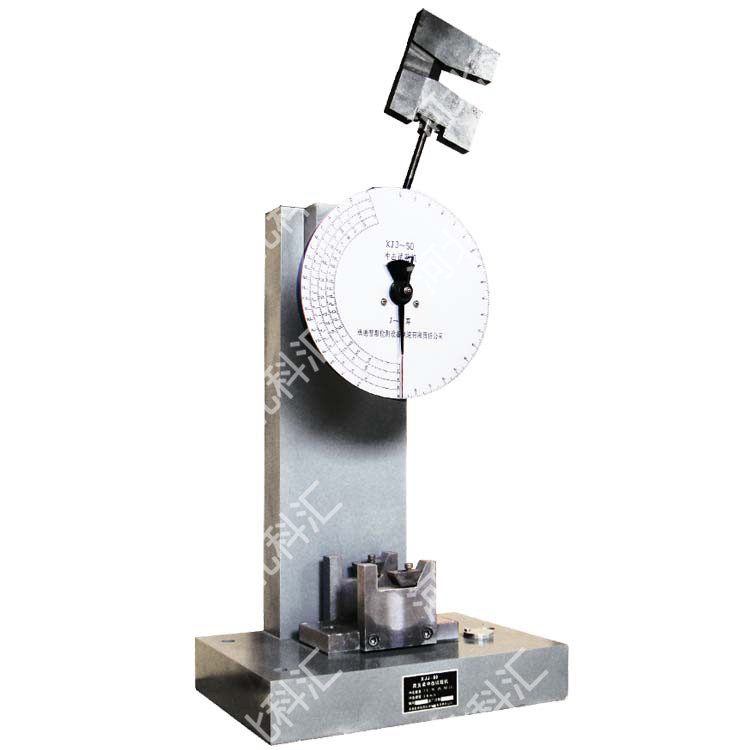

XJJ-50简支梁式冲击试验机
XJJ-50简支梁冲击试验机,符合ISO179、GB／T1043、GB／T8762等标准，适用于各种非金属材料冲击韧性测试，包括机械加工及注塑成型有缺口和无缺口的试样。指针式结构简单、操作方便、测试速度快、数据准确、性能稳定可靠。
技术参数：
|
参 数 |
XJJ-50 J |
|
冲击速度 |
3.8m／s |
|
摆锤能量 |
7.5J、15J、25J、50J |
|
打击中心距 |
380mm |
|
摆锤扬角 |
160° |
|
刀刃圆角半径 |
R=2±0.5mm |
|
钳口圆角半径 |
R=1±0.1mm |
|
冲击刀刃夹角 |
30±l° |
|
摆锤空冲击能量损失 |
0.5% |
|
钳口支撑间距(mm) |
40、60、70、95 |
|
外形尺寸（mm） |
460×330×745 |
试样类型表：
|
试样类型 |
长L(mm) |
宽b(mm) |
厚h(mm) |
支撑线间距离 |
|
1 |
80±2 |
10.0±0.5 |
4±0.2 |
60 |
|
2 |
50±1 |
6±0.2 |
4±0.2 |
40 |
|
3 |
120±2 |
15±0.5 |
10±0.5 |
70 |
|
4 |
125±2 |
13±0.5 |
13±0.5 |
95 |
试样缺口：A型缺口 45°±1° 缺口底部半径R=0.25±0.05mm
B型缺口 45°±1° 缺口底部半径R=1±0.05mm
C1型缺口 2±0.2 直角缺口
